Carros de transporte y elevación

Consiste en una plataforma con una capacidad de carga desde 1T hasta 50T según el modelo, y de movimiento libre sobre el suelo, bajo control de un operador.

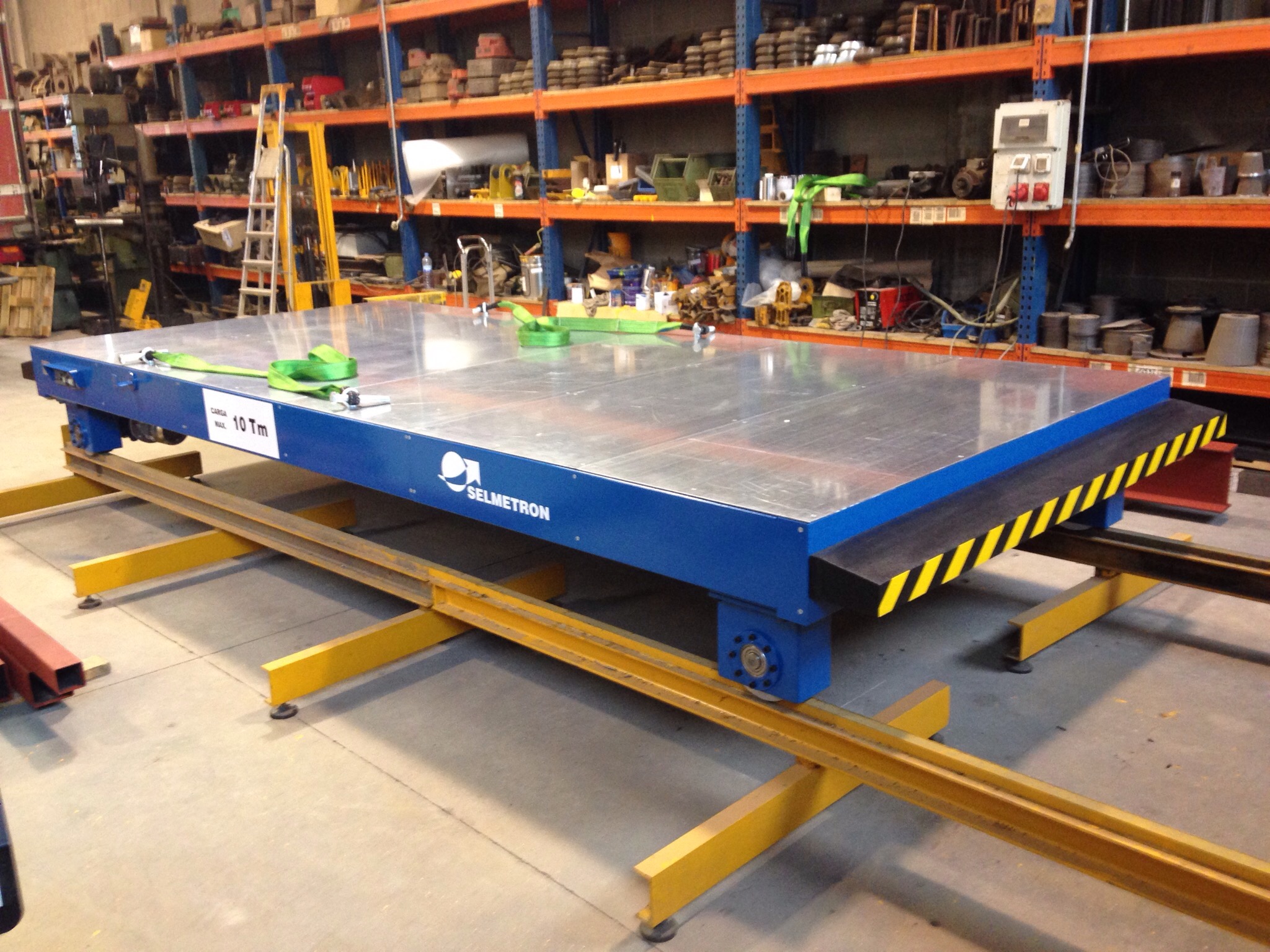

El carro de transporte motorizado CTM y el carro de transporte manual CTE son capaces de transportar la carga pero sin mecanismo de elevación. En ambos casos, la traslación puede ser directamente sobre el suelo o sobre raíles.

Nuestros carros están dotados de mecanismos de seguridad , tales como protecciones anti atrapamiento, parada de emergencia, parachoques de seguridad (bumpers), etc.

Los modelos de libre traslación pueden disponer de joystick (cable o radio) para más flexibilidad en el control de movimientos, así como también, de cambio de dirección automatizado (desplazamiento longitudinal o transversal).

La alimentación de los modelos motorizados es mediante baterías, que permiten una total autonomía de trabajo y movimientos. También es posible la alimentación desde la red.

Movimientos posibles

El carro se desplaza mediante dos ruedas motorizadas, y dos o más, ruedas de giro libre .

Los dos motores pueden ser activados en cualquiera de los dos sentidos , de forma independiente-sistema diferencial- por medio de una botonera, ( o un mando radio, ver opciones).

El vehículo se desplaza en línea recta si los dos motores se activan en el mismo sentido, o gira, si se activa solo un motor, o se activan ambos en sentidos distintos.

Medidas estandarizadas

Las plataformas se fabrican en medidas estandarizadas. Otras medidas son posibles a petición del cliente.

Capacidad (Kg)	L (m)	A (m)	Modelo CTM
1.000	1 2 3 4	1 1 1,5 2	101010 102010 103015 104020
2.000	1 2 3 4	1 1 1,5 2	201010 202010 203015 204020
3.000	2 3 4	1 1,5 2	302010 303015 304020
4.000	2 4	1,5 2	403015 404020
5.000	3 4	1,5 2	503015 504020
6.000	3 4	1,5 2	603015 604020
8.000	4	2	802020
10.000	4	2	1004020

Opciones

• Mando radio con cuatro pulsadores y paro de emergencia para el control de todos los movimientos del CTM.
• Sistema de guidado mediante un carril en el suelo, para zonas donde hay que asegurar un determinado recorrido con seguridad.

Consiste en una plataforma con una capacidad de carga desde 1T hasta 10T según el modelo, y de movimiento libre sobre el suelo, bajo control de un operador.

Cuenta con un mecanismo para elevar la carga.

La alimentación de los modelos motorizados es mediante baterías, que permiten una total autonomía de trabajo y movimientos. También es posible la alimentación desde la red.

Disponemos de dos tipos distintos de carro para el transporte y elevación de cargas:

1.- Elevación con banqueta

Una aplicación típica del CTME es para mover una carga depositada sobre una banqueta; el carro entra debajo de la banqueta, eleva el conjunto, lo traslada, y deposita la banqueta con la carga nuevamente en el suelo.

La elevación máxima es de 200mm.

Los modelos estándar son de 5T y 10T, aunque otras cargas son posibles, a petición del cliente.

2.- Elevación libre

Para una elevación de cargas de hasta 800mm, este carro CTME cuenta con un mecanismo tipo tijera.

Los modelos estándar son de 2T y 5T, aunque otras cargas son posibles, a petición del cliente.

Movimientos posibles

El carro se desplaza mediante dos ruedas motorizadas, y dos o más, ruedas de giro libre .

Los dos motores pueden ser activados en cualquiera de los dos sentidos , de forma independiente-sistema diferencial- por medio de una botonera, ( o un mando radio, ver opciones).

El vehículo se desplaza en línea recta si los dos motores se activan en el mismo sentido, o gira, si se activa solo un motor, o se activan ambos en sentidos distintos.

Medidas estandarizadas

Las plataformas se fabrican en medidas estandarizadas. Otras medidas son posibles a petición del cliente.

Capacidad (Kg)	L (m)	A (m)	Modelo CTM
1.000	1 2 3 4	1 1 1,5 2	101010 102010 103015 104020
2.000	1 2 3 4	1 1 1,5 2	201010 202010 203015 204020
3.000	2 3 4	1 1,5 2	302010 303015 304020
4.000	2 4	1,5 2	403015 404020
5.000	3 4	1,5 2	503015 504020
6.000	3 4	1,5 2	603015 604020
8.000	4	2	802020
10.000	4	2	1004020

Opciones

• Mando radio con cuatro pulsadores y paro de emergencia para el control de todos los movimientos del CTM.
• Sistema de guidado mediante un carril en el suelo, para zonas donde hay que asegurar un determinado recorrido con seguridad.

Permite elevar una carga, y desplazarse con la carga suspendida gracias a sus dos ruedas motorizadas, y rueda de giro libre.

La capacidad de carga va desde 125Kg hasta 2.000Kg, según el modelo.
El brazo es fijo, pero se puede alcanzar el punto en que esté situada la carga gracias al movimiento del carro.

La alimentación de estos modelos es mediante baterías, que permiten una total autonomía de trabajo y movimientos. También es posible la alimentación desde la red.

Movimientos posibles

El giro del brazo está limitado a unos pocos grados alrededor del eje central, pero es posible alcanzar cualquier punto moviendo el carro.

Medidas estandarizadas

Las plataformas se fabrican en medidas estandarizadas. Otras medidas son posibles a petición del cliente.

Long. brazo (m)	Capacidad (Kg)	Dimensiones A x L (m)
125	2 3 4 5 6 7 8	1,2 x 1,5 1,2 x 1,5 1,2 x 1,5 1,2 x 1,5 1,2 x 1,5 1,2 x 1,5 1,2 x 1,5
250	2 3 4 5 6 7 8	1,2 x 1,5 1,2 x 1,5 1,2 x 1,5 1,2 x 2 1,2 x 2 1,2 x 2 1,2 x 2
500	2 3 4 5 6	1,2 x 1,5 1,2 x 2 1,6 x 2 1,6 x 2,5 1,6 x 2,5
1.000	2 3 4	1,6 x 2 1,6 x 2,5 2,2 x 3
2.000	2	2,2 x 3

Para los modelos de pequeña capacidad existe también la versión de traslación manual (CTEG).
